主要介紹及特點

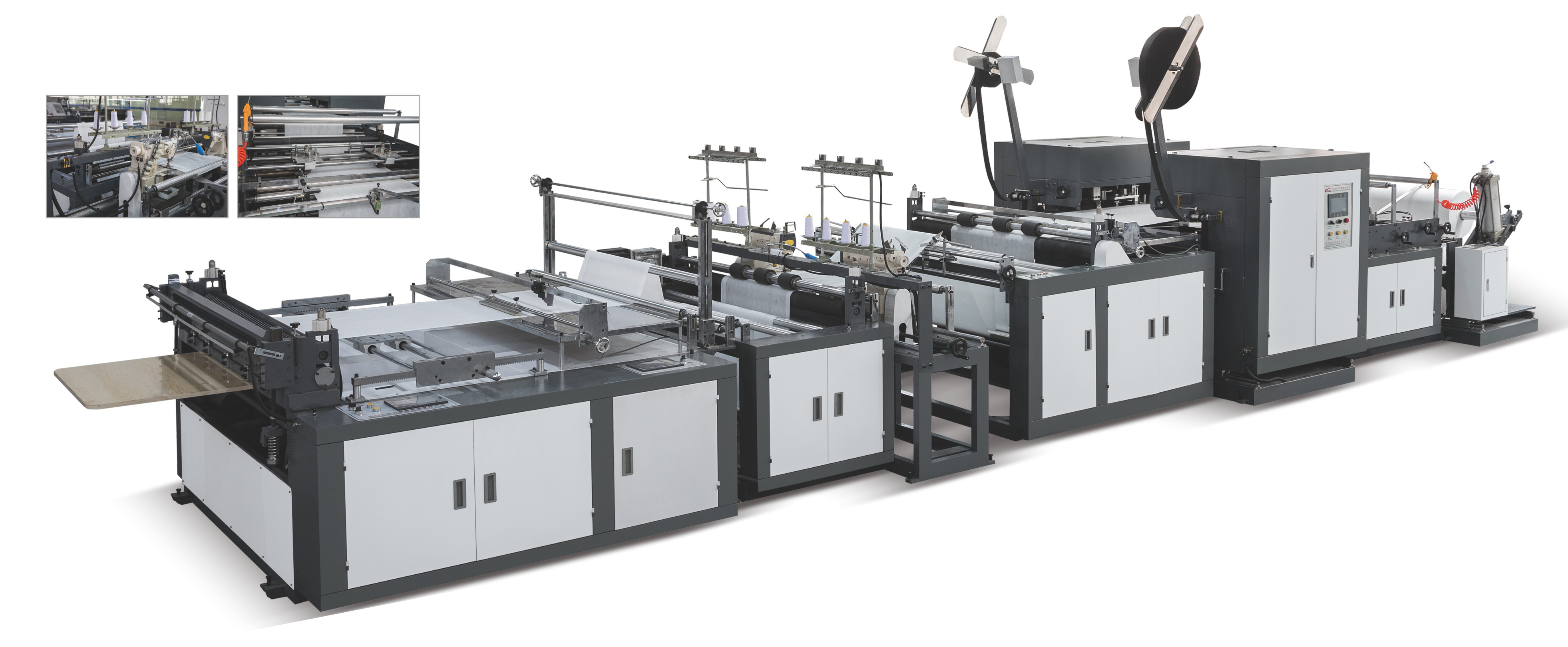

該設備涉及一種多功能無紡布燙把縫邊橫切一體機的裁剪設備，包括有機架、車?yán)ポS、自動裁剪裝置。自動裁剪裝置包括裁刀機 構、定位壓布機構以及打孔機構。裁刀機構包括設置傳動膠輟以及切刀；定位壓布機構包括電眼支架、裁剪電眼以及設置在電 眼支架兩端的打孔電眼；打孔機構包括支架調節裝置、打孔器以及料斗。
定位壓布機構通過電眼底板固定在機架，裁刀機構通過裁剪電眼進行定位裁剪，打孔機構通過打孔電眼進行定位打孔，通過設 置在電眼支架兩端的打孔電眼對需要打孔的料卷進行精細定位，通過設置在電眼支架上裁剪電眼對需要裁剪的料卷進行精細裁 剪，將定位壓布機構與打孔機構和裁刀機構相結合，實現一體式定位、打孔、裁剪，極大的提升了打孔的精細度與效率。
|
